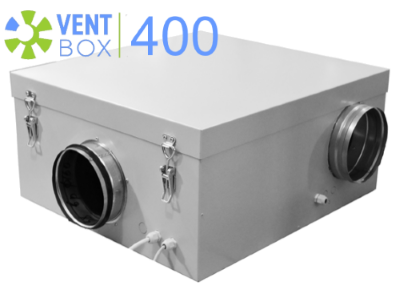

• ВентБокс — 400, это самая компактная и недорогая приточная четырехскоростная установка с производительностью 400 м³/час, из представленных на Российском рынке. Она подходит для использования в помещениях общей площадью до 80 кв. м. Мы производим 8 модификаций установки в зависимости от мощности нагревателей и типа автоматики.

    В конструкции установки используются надежные комплектующие от лидеров Европейского рынка. Вентилятор от немецкой компании EBM-Рapst. Швейцарский электропривод BELIMO с возвратной пружиной,  автоматически закроет воздушный клапан и отключит установку в аварийной ситуации, при ее обесточивании. Это предотвратит образованию наледи на клапане и не позволит выхолаживать помещение.









    Цена
    от 0 ₽

    ventbox1000-400_400

    Корпус установки выполнен из нержавеющей листовой стали толщиной в один миллиметр и окрашен металлопорошковой краской, что позволяет монтировать ее и на улице. Установка имеет класс защиты проникновения влаги IP 44. Тепло-звукоизоляция толщиной 30 мм из пенолона соответствует всем экологическим стандартам. Внутренний корпус блока автоматики с нагревателями не имеет тепломостов с наружным корпусом, что исключает возможность промерзания и потерю тепла, а также снижает уровень шума.

    Одним из преимуществ установки, является расположение в теплой зоне корпуса блока автоматики и вентилятора. Это исключает негативное воздействие перепада температуры на детали установки.

    papstdbkregtemp

    Керамические полупроводниковые нагреватели DBK обеспечивают высокий КПД установки. Это достигается за счет их работы в специальном импульсном режиме и температуры нагрева в 1600С, что позволяет не сжигать кислород и значительно снижать затраты электроэнергии. Все силовые провода припаяны.

    Используется пылевой фильтр класса EU7.

    Установка может управляться дистанционно, с помощью пультов управления. По вашему выбору это могут быть два варианта пульта на автоматике Zentec  или GTC. Они регулируют переключение скоростей вентилятора, температуру приточного воздуха, время работы и оповещают о необходимости замены фильтра.

    Приточная установка ВентБокс — 400 может совместно работать с многоскоростной вытяжной установкой ВентБокс — 700 ВУ и системами пожарной сигнализации.

    Отличительные особенности
    • Самая компактная установка на рынке с такой производительностью.
    • Лучшее соотношение качества комплектующих деталей и производительности стоимости установки.
    • Невысокая стоимость фильтра от компании “Еврофильтр”, позволит значительно снизить стоимость обслуживания установки.
    • Корпус из нержавеющей стали. Позволяет монтировать установку на улице.
    • Вентилятор и блок автоматики расположены в теплой зоне.
    • Использование пенолона толщиной 30 мм для тепло-звукоизоляции корпуса.
    • Воздушный клапан с электроприводом и возвратной пружиной, автоматически закроет заслонку при ее обесточивании.
    • Низкий уровень шума.
    • Вентилятор с встроенными амортизаторами.
    • Полупроводниковые пожаробезопасные керамические нагреватели.
    • Дистанционный пульт управления.
    • Регулировка подачи воздуха.
    • Автоматическое регулирование температуры.
    • Удобный и легкий демонтаж корпуса блока автоматики с нагревателями.
    • Система креплений позволит легко произвести монтаж даже одному человеку.

    Возможны различные варианты комплектации и монтажа под индивидуальные потребности клиента. Например, установка датчиков влажности, датчиков СО2 или подключение вытяжных систем.

    Комплект поставки
    Вентиляционные установки ВентБокс — 400 поставляются в собранном виде.
    В комплект поставки входит:
    — вентиляционная установка в сборе;
    — пульт управления;
    — провода для подключения установки;
    — паспорт изделия;
    — кронштейны из нержавеющей стали — 2 шт.;
    — винты — 4 шт.

    Устройство и принцип работы
    admin-ajax
    В состав установки входят следующие элементы:
    1. Теплоизолированный корпус, изготовленный из нержавеющей стали и окрашенный порошковым способом. Класс защиты IP-44.
    2. Воздухозаборный воздушный клапан с электроприводом и возвратной пружиной. Возможен вынос воздушного клапана из установки в начало вентиляционного канала.
    3. Пылевой фильтр карманного типа, класс очистки EU-7.
    4. Блок автоматики и управления от Zentec или GTC.
    5. Металлокерамический воздухо-электронагреватель.
    6. Центробежный вентилятор.
    7. Фланец воздухораспределительный.
    8. Датчик загрязненности фильтра.
    9. Дистанционный проводной пульт управления от Zentec или GTC.
    Конструкция установки представляет собой жесткий каркас, выполненный из окрашенной нержавеющей стали. Каркас наполнен пенолоном — панелями толщиной 30 мм. Корпус установки обеспечивает высокие антикоррозионные и теплоизоляционные свойства всей конструкции. Верхняя крышка установки съёмная и предназначена для свободного доступа пользователя при замене фильтра и профилактических работ. Внутренний корпус тёплой зоны закрыт и опломбирован. В случае поломки он демонтируется и отправляется производителю.
    how_it_work

    В момент включения, начинает вращаться вентилятор и одновременно открывается впускной клапан установки. Воздух поступает в помещение через воздушный фильтр и металлокерамические нагреватели. Температура подогретого воздуха устанавливается пользователем в диапазоне +5 — +35 С. Вентилятор имеет четыре скорости с производительностью 80/180/280/380 м³/ч соответственно.



    Цена
    от 0 ₽



  • Параметры Модели ВентБокс — 400
    ПУ2400 — 220 ПУ4800 — 220 ПУ4800 — 380 ПУ9600 — 380
    Количество нагревателей, шт. 1 2 4
    Мощность нагревателя, кВт Pmax = 2,4 Pmax = 4,8 Pmax = 4,8 Pmax = 9,6
    Количество скоростей вентилятора 4
    Производительность, м³/час 80/ 180/ 280/ 380
    Уровень шума на выходе из установки, dB 29 / 31 / 35 / 42
    Пылевой фильтр EU7
    Класс защиты IP44
    Габаритные размеры, мм 535 × 470 × 280
    Диаметр воздуховода, мм 125
    Размещение Внутреннее / Наружное
    Напряжение питания, В / Гц 220-230 / 50-60 380 / 50
    Кабель электропитания, мм² 3 × 2,5 5 × 1,5
    Вес, кг 18.6 19 20
    Режим работы Непрерывный
    Поддержание заданной температуры приточного воздуха, °C +5… +35
    Условия эксплуатации -30 / +50
    Цены с автоматикой Zentec 0 ₽ 0 ₽ 0 ₽ 0 ₽
    Цены с автоматикой GTC 0 ₽ 0 ₽ 0 ₽ 0 ₽
    В таблице приведены цены на устройства ВентБокс — 400 укомплектованные автоматикой производства Zentec, которая поддерживает 4-х скоростной режим работы вентилятора

    pult_small
    А также, автоматикой GTC с сенсорным экраном. Автоматика GTC поддерживает 3 скорости управления встроенным вентилятором
    pult2

    Диаграммы мощности и производительности

    powerdia_pro_400_1

    Подключение оборудования к питающей сети

    220-380

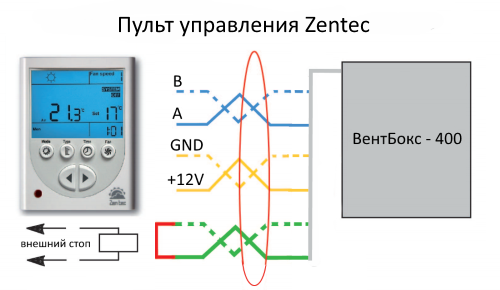

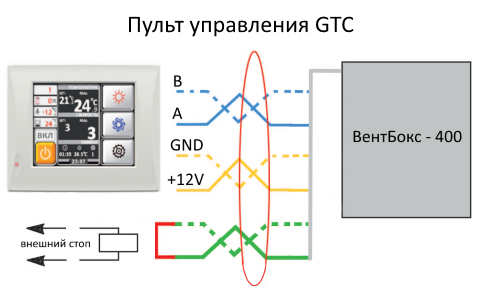

    Схемы подключения установок ВентБокс — 400 к различным типам автоматики

    gtc_connect_small_2zentec_connect_small_400

    Размеры и элементы крепления

    razmer1razmer2razmer3
